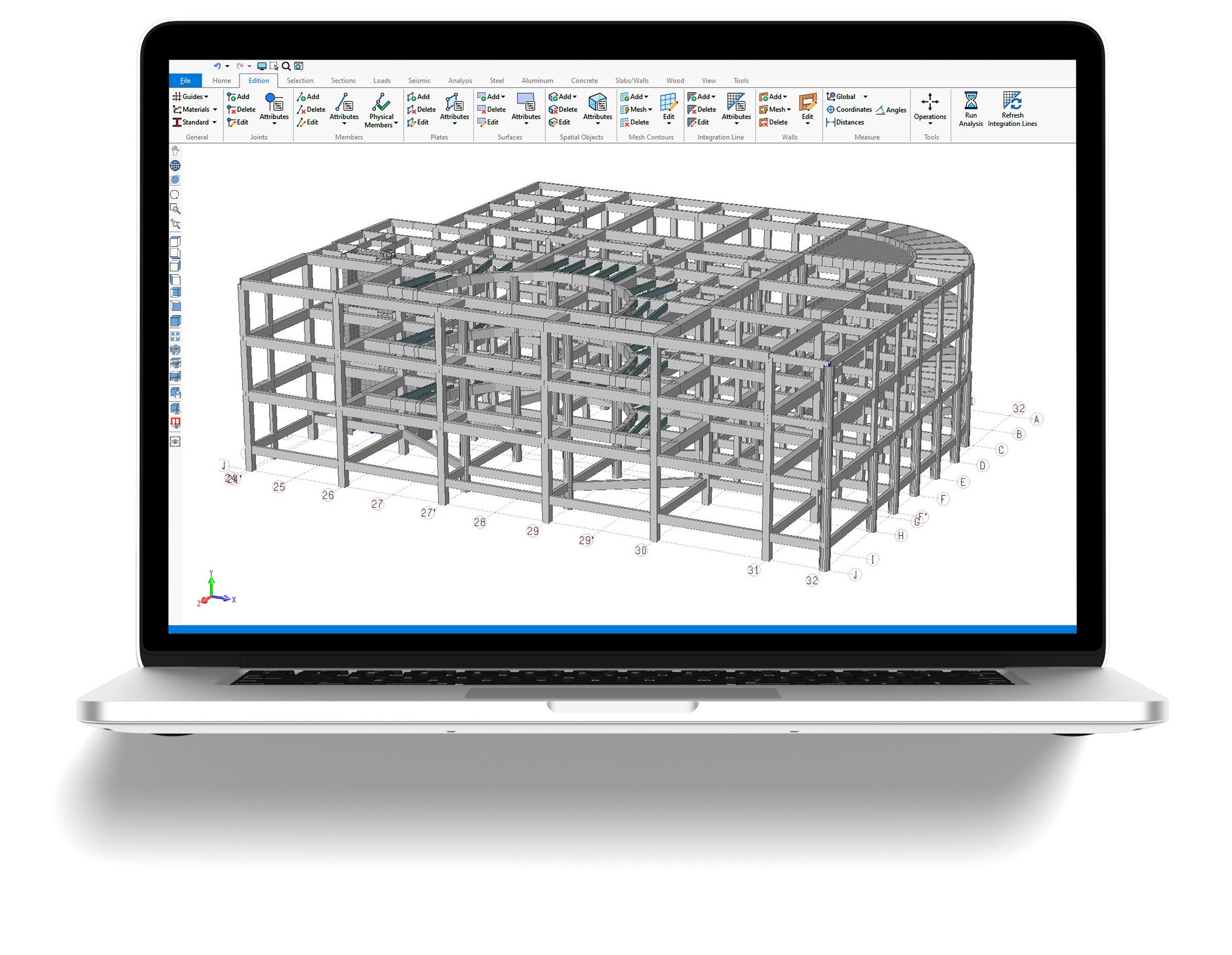

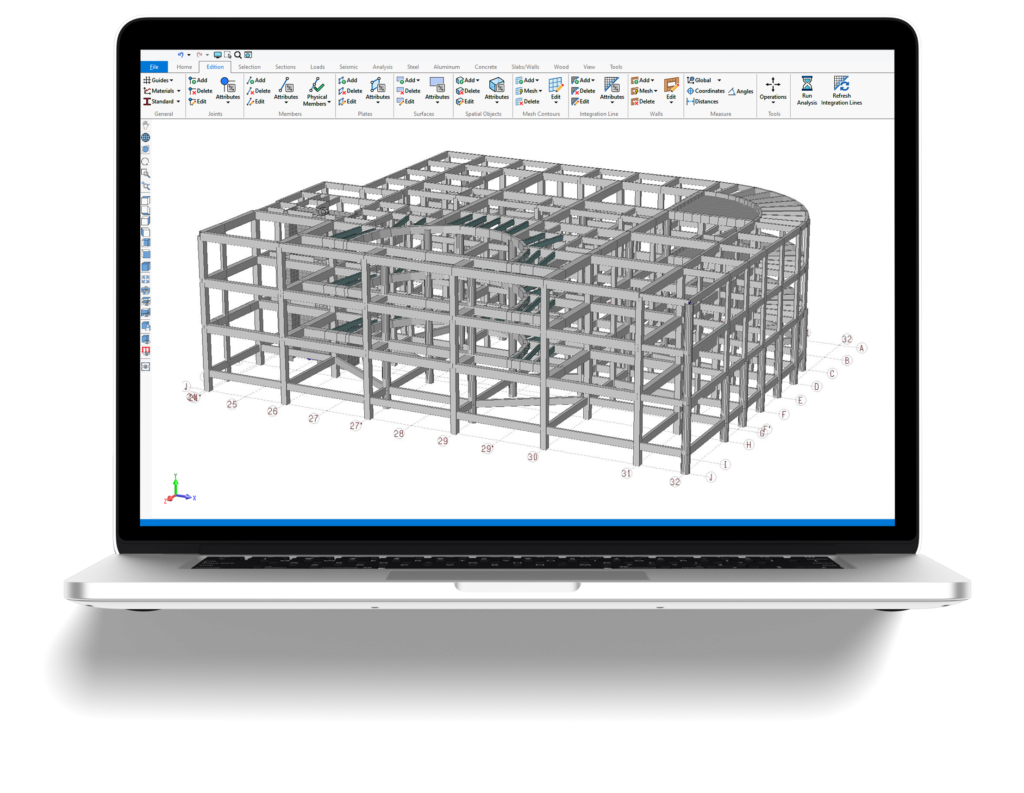

GSE Concrete – Aperçu

GSE Béton

Partie intégrante du logiciel GSE (General Structural Engineering), GSE Béton permet la conception des membrures du modèle et du calcul de la résistance et des états limites des éléments en béton armé selon une analyse linéaire, P-Delta, non-linéaire, sismique, dynamique.

Normes de conception supportées:
Américaine ACI-318
Canadienne CSA A23.3
Égyptienne ECCS 203

Le logiciel GSE Béton st une technologie de pointe construite autour du concept de membrure physique qui permet de concevoir précisément les armatures de membrures continues telles que des poutres et des poteaux. Le logiciel peut concevoir une partie ou la totalité d’une structure.

Spécifications techniques



Le logiciel peut concevoir les armatures longitudinales, les armatures de poteaux et les étriers pour les sections communes.
Les configurations d’armatures, les courbes de résistance et les diagrammes d’interaction sont affichés graphiquement.
Le logiciel considère les armatures longitudinales et les barres pliées pour la résistance en flexion.
Le logiciel considère les étriers droits ou inclinés et les barres pliées pour la résistance au cisaillement et à la torsion.
Le logiciel considère les armatures de poteaux pour la résistance en compression-flexion biaxiale.



Le logiciel GSE Béton permet aussi de calculer la résistance des éléments lorsque les armatures sont connues, ce qui permet d’améliorer la conception d’une structure ou l’évaluation d’une structure existante. Les charges appliquées, les étriers, les barres longitudinales, les courbes de résistances et les diagrammes d’interaction sont affichés graphiquement.

Les effets de second ordre peuvent être considérés selon la méthode simplifiée des normes de conception.
Les effets des déplacements latéraux et des déformations internes des membrures peuvent être considérés ensemble ou indépendamment.
Le logiciel permet de concevoir des membrures continues.
Conception et vérification en flexion, en cisaillement, en torsion et en compression-flexion biaxiale.

Le logiciel calcule toutes les longueurs de développement requis des armatures.
Les armatures calculées peuvent être éditées et des calculs de résistance additionnels peuvent être effectués sur la totalité de la structure ou sur des portions spécifiques de la structure.
Cette méthode de conception cyclique permet d’harmoniser les calculs du logiciel avec les exigences pratiques et ainsi réduire au minimum la nécessité des calculs manuels.

Dalle sur sol



L’interaction sol-structure est une composante importante lors de la conception d’un bâtiment. Afin d’améliorer la productivité des utilisateurs du logiciel GSE, la fonction de génération des dalles sur sol automatisée est disponible.

Cette fonction permet de distribuer la rigidité du sol selon la méthode des ressorts équivalents, aux dalles modélisées par éléments finis. Cela permet l’analyse et la conception complète des dalles, par l’entremise d’un modèle 3D ainsi que des outils de conception en béton armée du module GSE Béton. Avec cette fonction, l’utilisateur peut générer et analyser des dalles de géométries complexes efficacement.

La fonction dans le logiciel GSE calcule automatiquement les aires tributaires nodales afin d’économiser le temps des utilisateurs. La fondation peut être supportée par des ressorts de sol, des ressorts réguliers, des appuis fixes, des pieux ou des déplacements imposés permettant une modélisation flexible pour l’utilisateur. Le logiciel GSE Béton supporte plusieurs normes de conception de béton. Avec les outils de génération et de conception de dalles automatisées, l’armature longitudinale requise pour résister aux efforts de flexion est calculée selon les paramètres de conception définit par l’utilisateur. La visualisation 3D de la disposition des barres d’armature est disponible dans le logiciel GSE Béton.



En savoir plus

Automated shear walls generation

The automated shear wall creation tool can be used to generate the finite element mesh according to the defined
floors of the building. It is strongly recommended to define the storeys before generating the shear walls. The finite
element mesh will be adjusted according to the height of the different storeys. A preview of the shear wall is shown
in the generation window.

Ligne de poteaux automatisée

La ligne de poteaux représente la ligne directrice des bandes de poteaux lors de la conception. Elles servent également de guide pour déterminer automatiquement les portées bidirectionnelles dans une dalle. Elles sont majoritairement placées pour suivre l’emplacement des supports de la dalle dans les deux directions principales de la dalle.

Calcul des flèches fissurées des poutres et dalles

Le calcul des flèches fissurées des dalles et des poutres s’effectue avec le nouveau type de combinaisons de charges de type ÉLS fissurés.


Le calcul des flèches est incrémental selon la variation de l’inertie effective des plaques d’éléments finis constituant la dalle ainsi que les poutres de béton.

Vérification du poinçonnement pour les ressauts



Des paramètres additionnels pour la vérification du poinçonnement pour les ressauts ont été ajoutés au module de béton.


Les ressauts peuvent être de formes triangulaires, circulaires et de formes personnalisées basées sur un périmètre de maillage existant.

Slab Engineering



L’assistant de conception de dalle en béton armé permet à l’utilisateur de générer rapidement des bandes de conception pour une dalle de béton. Cet assistant est directement lié aux fonctionnalités de génération de maillage éléments finis automatisée, permettant aux utilisateurs de définir des éléments géométriques comme les supports, les murs et les ouvertures simultanément pour la génération du maillage éléments finis et des bandes de conception.



L’utilisation de l’assistant de conception de dalle se fait en deux étapes : la définition des lignes de poteaux et la génération des bandes de conception. Ces deux étapes peuvent être exécutées de façon automatisée mais peuvent également être ajustées manuellement.

Générateur de dalles automatisé



Partie intégrante du logiciel GSE, l’application Générateur de dalles est un outil permettant de rapidement générer tous les éléments d’un modèle en éléments finis pour une dalle rectangulaire. La génération de la dalle est ainsi simplifiée et éditable.

La dalle générée avec cet assistant est directement basée sur un grillage défini par l’utilisateur. Il est également possible de définir les groupes de conception pour les bandes de conception de la dalle ainsi que pour les supports du modèle.

Calculatrice de Béton™



La Calculatrice de béton/fondations™ est incluse dans la licence GSE béton.



La Calculatrice de béton™ est un outil d’analyse et de conception de sections de béton armé simple et productif.

La Calculatrice de fondations permet aux utilisateurs de concevoir rapidement et facilement des fondations en béton armé sans avoir à créer et analyser un modèle structural complet (noeuds, membrures, combinaisons de charges, etc.).

Générateur de dalles
(Générateur éditable pour les dalles rectangulaires simples)

Partie intégrante du logiciel GSE béton, l'application Générateur de dalles permet aux utilisateurs de générer de manière efficace des dalles de béton simples offrant une conception rapide.

En savoir plus

Slab Engineering
(Solution pour la conception de dalles de géométrie complexe.

Intégré dans le même environnement, Slab Engineering, l’assistant de conception de dalle en béton armé permet aux utilisateurs de générer rapidement des bandes de conception pour une dalle de béton.

En savoir plus

Générateur de dalles

Générateur éditable pour les dalles rectangulaires simples

Découvrez la génération simplifiée de dalles.

Partie intégrante du logiciel GSE, l’application Générateur de dalles est un outil permettant de rapidement générer tous les éléments d’un modèle en éléments finis pour une dalle rectangulaire. La génération de la dalle est ainsi simplifiée et éditable.

La dalle générée avec cet assistant est directement basée sur un grillage défini par l’utilisateur. Il est également possible de définir les groupes de conception pour les bandes de conception de la dalle ainsi que pour les supports du modèle.

Générateur de dalles rectangulaires

Remplissez le formulaire suivant pour accéder à la démonstration du Générateur de Slab.

Slab Engineering

Solution pour la conception de dalles de géométrie complexe.

Conception de dalles complexes

Intégré dans le même environnement, Slab Engineering, l’assistant de conception de dalle en béton armé permet aux utilisateurs de générer rapidement des bandes de conception pour une dalle de béton. Cet assistant est directement lié aux fonctionnalités de génération de maillage éléments finis automatisée, permettant aux utilisateurs de définir des éléments géométriques comme les supports, les murs et les ouvertures simultanément pour la génération du maillage éléments finis et des bandes de conception.


L’utilisation de l’assistant de conception de dalle se fait en deux étapes : la définition des lignes de poteaux et la génération des bandes de conception. Ces deux étapes peuvent être exécutées de façon automatisée mais peuvent également être ajustées manuellement.

Slab Engineering

Remplissez le formulaire suivant pour accéder à la démonstration de Slab Engineering.

Améliorez votre flux de travail avec le logiciel de conception GSE Béton

Incluant le Générateur de dalles et Slab Engineering

Profitez d'un accès illimité au logiciel GSE pendant 12 mois.

Optimisez votre productivité grâce à une solution hybride

Le logiciel GSE General Structural Engineering offre la possibilité d’exécuter la conception de plusieurs matériaux simultanément. Le programme est spécialement conçu pour s’adapter à votre flux de travail afin d’optimiser le temps de conception. Grâce à la définition graphique et numérique des structures, vous pouvez concevoir et réaliser des projets plus rapidement que jamais.



Partie intégrante du logiciel GSE, l’application GSE acier permet la vérification, la conception, l’évaluation et l’optimisation des structures d’acier et des poutres mixtes acier-béton. L’interface graphique unique du logiciel GSE permet la création, l’analyse et la conception de modèles complexes de manière simple et efficace. Le logiciel permet la conception et la vérification de la structure ou d’une partie de la structure composée de sections standards ou de profilés paramétriques (plus de 40 formes disponibles).

L’application GSE Acier permet de vérifier et d’optimiser les éléments en acier avec des sections standards et des sections non standards selon les normes américaines AISC 360 (LRFD et ASD), canadiennes CSA 16, européennes Eurocode 3 et 4 et indiennes IS 800. L’application GSE Acier prend également en charge les normes AISI S100-16 et CSA S136-16 pour la conception d’éléments en acier formé à froid.

En savoir plus

Partie intégrante du logiciel GSE (General Structural Engineering), l’application GSE Béton permet la conception et la vérification des membrures en béton armé de n’importe quel type. Intégré dans le même environnement, Slab Engineering, l’assistant de conception de dalle en béton armé permet aux utilisateurs de générer rapidement des bandes de conception pour une dalle de béton. Cet assistant est directement lié aux fonctionnalités de génération de maillage éléments finis automatisée, permettant aux utilisateurs de définir des éléments géométriques comme les supports, les murs et les ouvertures simultanément pour la génération du maillage éléments finis et des bandes de conception.

Le logiciel GSE Béton comprend également le Générateur de dalles permettant de générer rapidement tous les éléments d’un modèle en éléments finis pour une dalle simple.

Normes de conception américaine ACI-318, canadiennes CSA A23.3, égyptienne ECCS 203. Librairies de barres d’armatures standards américaines, canadiennes ou égyptiennes.

En savoir plus

Faisant partie intégrante du logiciel GSE (General Structural Engineering), GSE Bois permet de concevoir et d’analyser des structures en bois à ossature légère ainsi que des structures en bois d’ingénierie conformément à la norme CAN/CSA O86-19 et au National Design Specification for Wood Construction (NDS) 2018.

GSE Bois permet de combiner ces deux types de structures (ossature poutre-poteau et ossature légère). Le système GSE Bois ossature légère est une technologie de haut niveau pour la génération paramétrique automatisée, l’analyse et la conception de murs porteurs et de murs de cisaillement.

En savoir plus

Partie intégrante du logiciel GSE, l’application GSE Aluminium permet la conception et la vérification de structures en aluminium de tout type. L’interface graphique unique du logiciel GSE permet la création, l’analyse et la conception de modèles complexes de manière simple et efficace. Le logiciel permet la conception et la vérification de la structure ou d’une partie de la structure composée de sections standards ou de profilés paramétriques (plus de 30 formes disponibles). L’application GSE Aluminium permet la conception selon la norme canadienne CAN/CSA S157 et la norme américaine Aluminum Design Manual 2020 (ASD et LRFD).

En savoir plus

GSE Concrete Design Software

Need more information?

Structural Engineering Training courses - 7 hours PDUs

Our training courses are available in both English and French. Please choose the language that best suits your needs when selecting your course.

English course  |  April 18, 2024

SKU : Course code 2.006 (eng)

Reinforced Concrete and Slab Engineering - Training course (online)

April 18, 2024  |  Virtual (online)   |   7 hours PDUs Certificate

USD $500 - CAD $650

Description

Elevate your expertise in Structural Concrete Design: Upon completion of this course, participants will benefit from the expertise to efficiently design concrete structures within the GSE Software Environment, while leveraging Slab design using the Slab Engineering application.

French course  |  April 9, 2024

SKU : Course code 2.006 (fr)

Conception béton et Slab Engineering - Cours à distance

April 9, 2024  |  Virtual (online)   |   7 hours PDUs Certificate

USD $500 - CAD $650

Description

Elevate your expertise in Structural Concrete Design: Upon completion of this course, participants will benefit from the expertise to efficiently design concrete structures within the GSE Software Environment, while leveraging Slab design using the Slab Engineering application.
