GSE BOIS

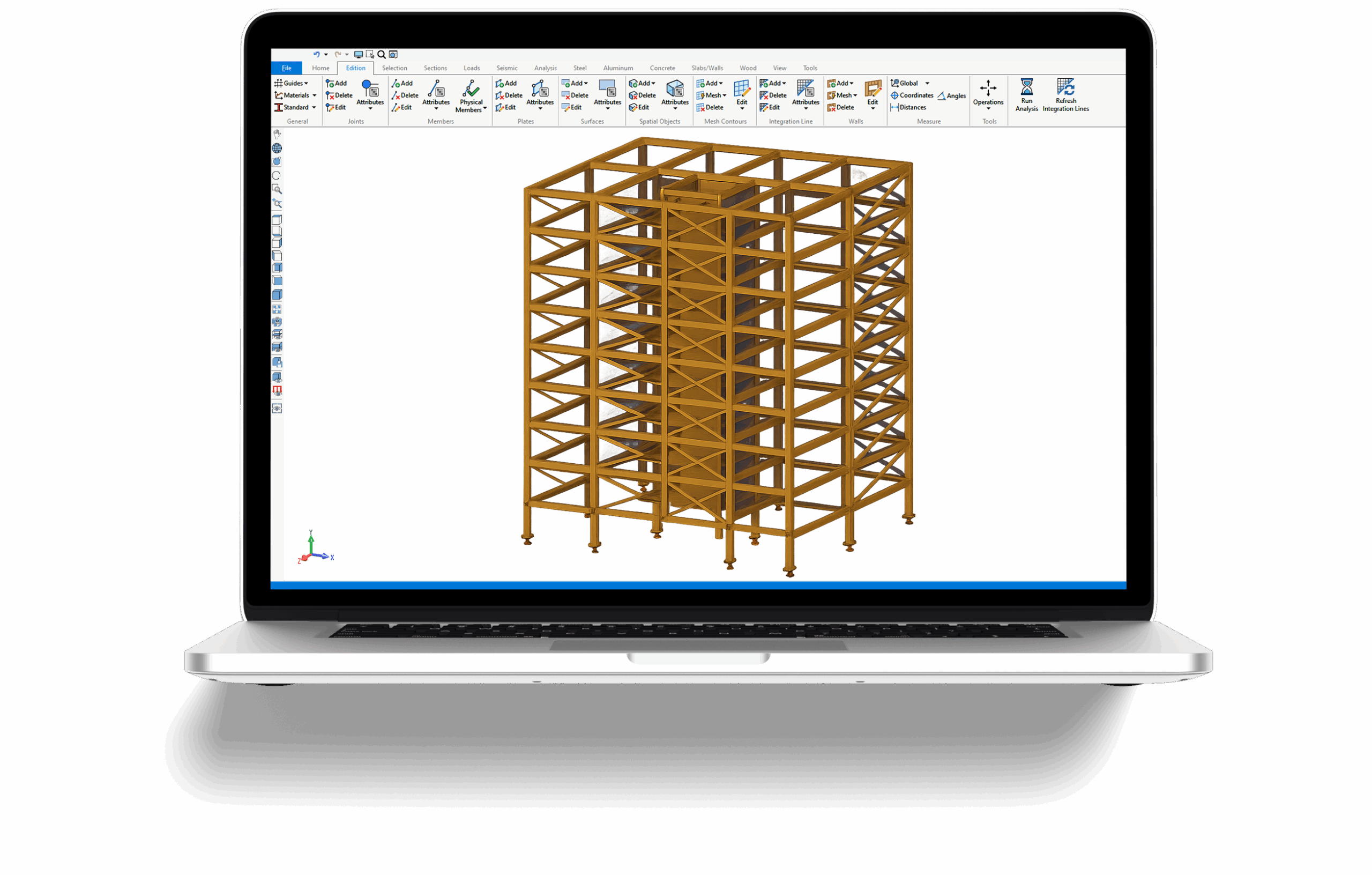

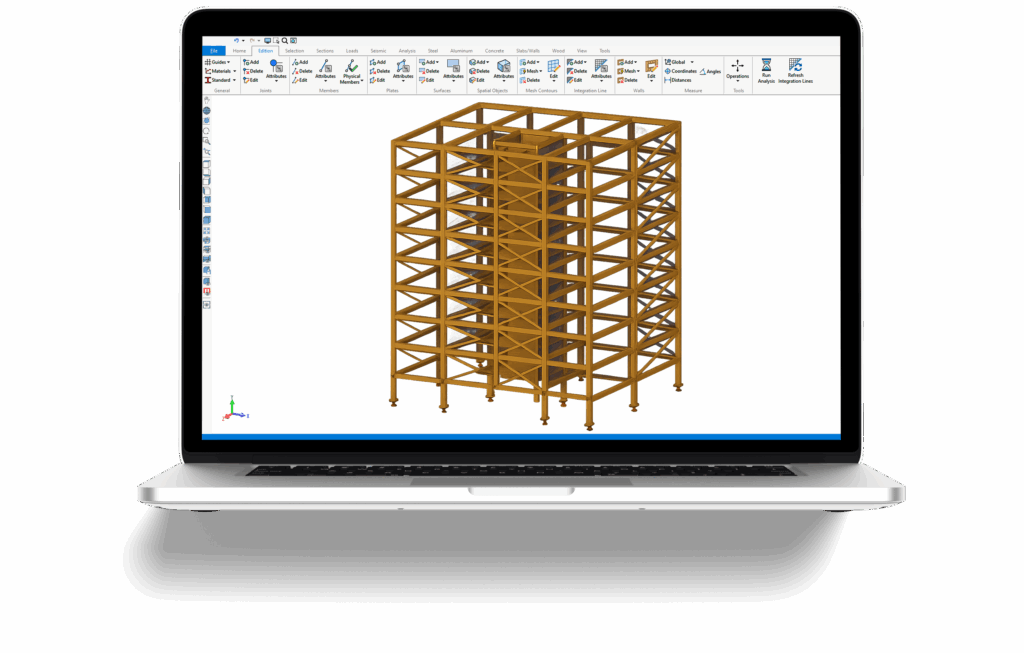

Logiciel d'analyse et de conception pour les structures de bois

Solution avancée pour le bois d'ingénierie et l'ossature légère

Veuillez compléter le formulaire ci-dessous pour accéder à la démonstration GSE Bois

Optimisez votre flux de travail pour une plus grande productivité

Explorez le logiciel GSE Bois afin d’en savoir plus sur les caractéristiques et les fonctionnalités du logiciel GSE General Structural Engineering – GSE Bois. Vous découvrirez d’énormes capacités, des fonctionnalités de modélisation intuitives et des outils analytiques complets permettant de résoudre plus efficacement les défis d’ingénierie.

Améliorez votre flux de travail avec le logiciel de conception GSE Bois

Comprenant le bois d'ingénierie et l'ossature légère

Profitez d'un accès illimité au logiciel GSE pendant 12 mois.

Partie intégrante du logiciel GSE (General Structural Engineering), GSE Bois permet de concevoir et d’analyser des structures en bois à ossature légère ainsi que des structures en bois d’ingénierie conformément à la norme CAN/CSA O86-19 et au National Design Specification for Wood Construction (NDS) 2018.

GSE Bois permet de combiner ces deux types de structures (ossature poutre-poteau et ossature légère). Le système GSE Bois ossature légère est une technologie de haut niveau pour la génération paramétrique automatisée, l’analyse et la conception de murs porteurs et de murs de cisaillement.

GSE BOIS - SPÉCIFICATIONS TECHNIQUES

Normes de conception supportées

National Design Specification (NDS) for Wood Construction ASD & LRFD
CSA O86 Engineering design in wood

Analyse structurale pour le bois

P-Delta et Analyse Non-Linéaire
Analyse sismique statique, spectrale et dynamique

Conception bois

Conception de bois d'œuvre, lamellé-collé, et éléments de bois d'ingénierie structuraux (SCL)

Sections et grades

• Bois de sciage rectangulaire
• Sections composites telles Laminated Veneer Lumber (LVL), Parallel Strand umber (PSL), Laminated Strand Lumber (LSL).
• Sections lamellées-collées.
• Sections assemblées (multiples plis verticaux ou horizontaux de bois de sciage ou de sections composites) avec divers mécanismes d’attaches.
• Poutrelles à âmes ajourées, poutrelles d’ingénierie et panneaux de bois.
• Bibliothèque complète de sections de dimensions communes disponibles sur le marché.
• Éventail de bibliothèques de poutrelles, sections composites, sections lamellées-collées et panneaux de bois.
• Des sections de dimensions personnalisées peuvent aussi être analysées et dimensionnées.
• Sélection du matériau automatisée selon les dimensions, l’essence et le grade.

Coefficients de résistance

Calcul de la résistance à la flexion, à la compression, à la traction, au cisaillement, à la portance et des résistances combinées des éléments en bois.

Résistance au feu des membrures de bois

Le calcul de la résistance au feu des membrures en bois scié et en glulam, selon la norme O86-19 et NDS, est disponible.

Déflection

Vérification complète de la flèche selon un ensemble exhaustif de critères.

États limites

Affichés graphiquement sur le modèle 3D via une représentation en couleur ou présentés numériquement dans des tableaux et des rapports.

Génération de modèle paramétrique
Murs porteurs
Murs de refend

Génération paramétrique automatisée du modèle d'ingénierie basée sur les paramètres des murs, des ouvertures, du revêtement et des ancrages. Les contours des murs peuvent être copiés pour générer efficacement les faces de la structure et les différents niveaux.

Bibliothèque d'ouvertures pour fenêtres et portes

Possibilité de créer et d'enregistrer des ouvertures pour fenêtres et portes dans une bibliothèque.

Fonctionnalités des murs de refend.

Approche segmentée ou perforée
Vérification des résistances latérales
Déformations latérales (glissement des clous, glissement des ancrages)
Étriers de maintien, Ancrages de barres continues

Diaphragmes en bois

Conception des diaphragmes de plancher

Vibrations des solives en bois d'œuvre

État limite de vibration calculé pour les solives de plancher en bois d'œuvre
Vérification de la vibration des fermes

Le bois lamellé-croisé (CLT, Cross-Laminated Timber)

Calcul des propriétés de conception du bois lamellé-croisé (CLT)

Aperçu

Bois d'ingénierie

Design made according to the NDS National Design Specification (NDS) for Wood Construction and the CSA O86-19.
All parameters required to calculate the resistance of the elements such as unbraced length, buckling lengths, buckling factors, resistance factors and others can be customized either graphically or from spreadsheets.
The program can also calculate several design parameters.
Calculations of bending, compression, tension, shear, bearing and combined resistance of wood elements can be carried on the results of a linear, P-Delta, non-linear, seismic or dynamic analysis.
Complete check of deflection according to a comprehensive set of criterions.
Limit states (unity checks) can be displayed graphically on the 3D model by means of colors or numerically in spreadsheets and reports
All intermediate results required to verify the calculations are provided in spreadsheets.
Notches can be defined at the top and bottom chord for each member end for the purpose of calculating the shear resistance.
The Re-Design command allows to run a partial analysis on selected members. It is possible to modify the section of the members or the material type and properties. The chosen section may then be assigned to the selected members of the model.
Calculation of structural elements like beams, simple or built-up columns, inclined roof purlins, straps, decking, various arcs (circular, parabolic, Tudor, triangular, broken arcs).
Beams and arcs may be straight or curved with a constant or variable section. For curved elements, tension perpendicular to grain needs to be verified manually.
Calculates the ultimate limit states, service limit states and vibration control of wood joists.
Roofs and floors made of plywood or OSB panels can be calculated.
Calculation of wood trusses with metallic connections according to the TPIC.

Vibration of sawn lumber joists
The vibration limit state is calculated for sawn lumber floor joists. To improve the productivity of GSE users, the floor joists are automatically generated inside the truss load surfaces.

Using the automatically generated joists, the resistance and vibration limit states are calculated for each floor. The resistance of sawn lumber joists is verified for the National Design Specification (NDS) and CSA O86 standards. For the vibration limit state, the maximum allowable span is calculated using the NBCC provisions.

Fire resistance of wood elements

The fire resistance of sawn lumber and glulam large cross-section members is calculated for the National Design Specification (NDS) and CSA O86-19 standards.

• Rectangular sawn lumbers.
• Composite sections such as Laminated Veneer Lumber (LVL), Parallel Strand umber (PSL), Laminated Strand Lumber (LSL).
• Glued-Laminates sections.
• Built-up sections (multiple vertical or horizontal plies of sawn lumbers or composite lumbers) with different anchorage mechanisms.
• Open-web, engineering joists and wood panels.
• Extensive library of common sawn wood sizes available on the market.
• Extensive library of proprietary wood joists, wood panels, composite sections and glulam sections.
• Sections of special dimensions (6 1/4 x 11 3/8 for example) can also be defined and analyzed.
• Guided material selection (automatic material properties) based on section sizes, species and grade.

• Modification coefficients are determined automatically based on a small number of parameters and selected design code. All coefficients may be defined manually if needed.
• The size coefficients are calculated automatically according to the section sizes.
• The load duration coefficient is determined automatically for each load combination and is applied to the calculation of the wood element’ resistances.
• The support parameters used in the shear and bearing resistance (compression perpendicular to grain) can be specified. These parameters can be different for the two ends of members.

Light Framing system is a high-level technology for automated parametric generation, analysis and design of bearing walls and shearwalls.
• Detailed results for each shear-wall segment, including the forces in anchors (Rij) and the shear forces (Vf).
• The shear forces on each segment are calculated according to two methods: Shear force distribution based on the stiffness of the shearwall segments and shear force distribution based on the shear resistance of the segments.
• Design of floor diaphragms.
• Account for nails and anchors in shearwalls stiffnesses and lateral deflections.
• Wall design can be carried on the results of a linear, P-Delta, non-linear, seismic or dynamic analysis.

• Create wall outlines by clicking two or three points in the 3D environment.
• The wall surfaces can be rectangular or trapezoidal.
• The wall outlines can be copied to create the structure faces and the different stories of the structure.
• Windows and doors opening can be created and stored in a library to be reused for a series of walls.
• The lintel can be positioned directly above the opening or at the top of the wall.
• The opening members can have their sections assigned according to those of the wall or can be selected manually.
• The wall generator creates the members and loading surfaces of the wall and assigns basic properties and wood design parameters to these elements.
• Engineering model is generated automatically based on the wall, openings, sheathing and anchors parameters.
• All wall elements can be edited, which gives full control to users.
• The walls can either be bearing walls or shearwalls.
• The sheathing parameters and the anchorages configuration can be specified for each wall segment in order to calculate the shear resistance of the shearwall segments.
• Each element in the wall can be made of a simple or built-up wood section chosen by users. Any type of wood section is allowed.
• Studs are automatically positioned in the wall according to the selected spacing.
